R65モノサス　ハザードを付けたいです。 ねくろ 13/9/26(木) 23:50
Re:R65モノサス　ハザードを付けたいです。 七四式 13/9/27(金) 20:22 [添付]
Re:R65モノサス　ハザードを付けたいです。 ねくろ 13/9/27(金) 23:45
Re:R65モノサス　ハザードを付けたいです。 MOOM 13/9/27(金) 22:32
Re:R65モノサス　ハザードを付けたいです。 ねくろ 13/9/27(金) 23:57
Re:R65モノサス　ハザードを付けたいです。 二本サスおじさん 13/9/28(土) 0:25
Re:R65モノサス　ハザードを付けたいです。 ねくろ 13/9/28(土) 21:52
R65モノサス　ハザードを付けたいです。
 ねくろ  - 13/9/26(木) 23:50 -
引用なし
パスワード
   初めまして。
86年製R65モノサスに乗っています。
雨天のツーリングでマニュアルを濡らして読めなくしてしまい配線図を探していたら、ここに辿り着きました。

R80RTに使われていたという純正ハザードスイッチを頂いたので
ハザード機能を追加したいのですが「ハザード機能付リレーへの交換が必要なのか」ということと「スイッチの結線」をどうしたら良いか分かりません。

現在付いているリレーに「2/4+21W」と表記されているのですが
車等のリレーだと21W球で２球・４球どちらも対応という意味合いがあったと思うのですが…
合っているとすれば、このまま４球同時で点滅させられるということでリレーの交換は必要ないということでしょうか？

また、スイッチは３ピンコネクタの1番3番に1本ずつ接続されていました。
コネクタは、どうせ接続先が無いと思うので外してギボシ等で結線してしまおうと考えていますが、
どこに結線すれば間違いないのか自信がありません。

ご存知の方、教えていただけると助かります。
Re:R65モノサス　ハザードを付けたいです。
 七四式  - 13/9/27(金) 20:22 -
引用なし
パスワード
[添付]〜添付ファイル〜
・名前 ： ハザード配線.jpg
・サイズ ： 54.5KB
   ▼ねくろさん：

七四式です。
おいらも、以前にハザードスイッチを入手し取り付けましたが、
取説がなくて苦労しました。
その時は、たまたま取説を持っている方がいて、お借りして
取り付けることができました。

純正のハザードスイッチ単体では、ハザード機能がないので、
専用配線、ダイオード、リレー等が別途必要になります。
また、スイッチ本体の取り付け場所がなかなか見つからず、
おいらは結局、外してしまいました。
(今は、ハザード機能がある、ICウィンカーリレーを使っています）

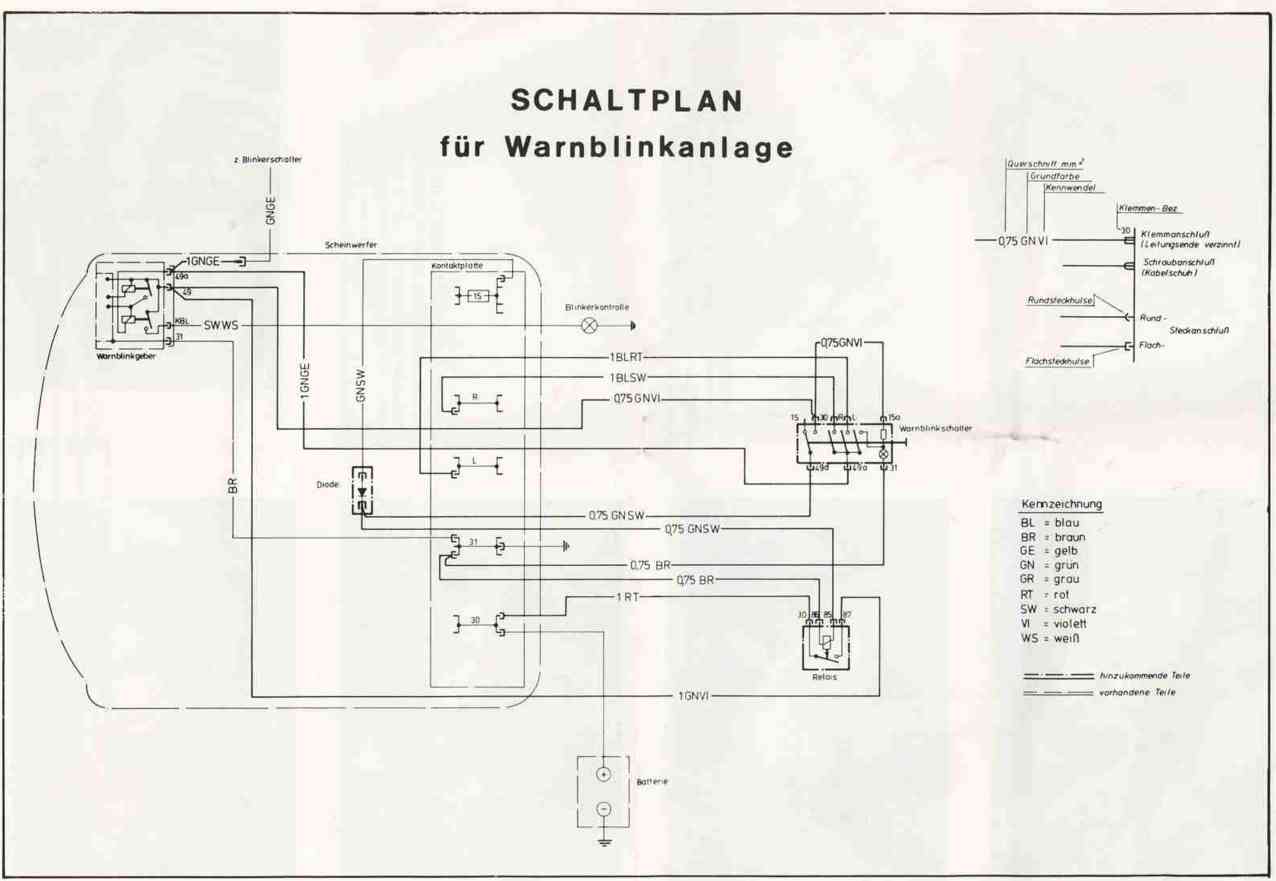

参考までに、ハザードキットの配線図を添付します。
(ちなみに、ドイツ語表記です）
Re:R65モノサス　ハザードを付けたいです。
 MOOM  - 13/9/27(金) 22:32 -
引用なし
パスワード
   ▼ねくろさん：
>R80RTに使われていたという純正ハザードスイッチを頂いたので
>ハザード機能を追加したいのですが「ハザード機能付リレーへの交換が必要なのか」ということと「スイッチの結線」をどうしたら良いか分かりません。

はじめまして、'90R100RSにのるMOOMともうします。

お尋ねの純正ハザードスイッチとはどのようなものでしょう？
ちなみにMoto-binsに1985年以降用のキットがPart No. 94928にありますが、このパーツが全てそろっている状態でしょうか。
ttp://www.motobins.co.uk/bmw-parts.php?model=R%20Series%202%20valve%20Twin
Re:R65モノサス　ハザードを付けたいです。
 ねくろ  - 13/9/27(金) 23:45 -
引用なし
パスワード
   ▼七四式さん：
>▼ねくろさん：
>
>七四式です。
>おいらも、以前にハザードスイッチを入手し取り付けましたが、
>取説がなくて苦労しました。
>その時は、たまたま取説を持っている方がいて、お借りして
>取り付けることができました。
>
>純正のハザードスイッチ単体では、ハザード機能がないので、
>専用配線、ダイオード、リレー等が別途必要になります。
>また、スイッチ本体の取り付け場所がなかなか見つからず、
>おいらは結局、外してしまいました。
>(今は、ハザード機能がある、ICウィンカーリレーを使っています）
>
>参考までに、ハザードキットの配線図を添付します。
>(ちなみに、ドイツ語表記です）

返信ありがとうございます。
やはりリレー等揃えないとダメなんですね。
配線図まで添付していただいてありがとうございます。
これを参考に汎用品で試行錯誤してみたいと思います。
Re:R65モノサス　ハザードを付けたいです。
 ねくろ  - 13/9/27(金) 23:57 -
引用なし
パスワード
   ▼MOOMさん：
>▼ねくろさん：
>>R80RTに使われていたという純正ハザードスイッチを頂いたので
>>ハザード機能を追加したいのですが「ハザード機能付リレーへの交換が必要なのか」ということと「スイッチの結線」をどうしたら良いか分かりません。
>
>はじめまして、'90R100RSにのるMOOMともうします。
>
>お尋ねの純正ハザードスイッチとはどのようなものでしょう？
>ちなみにMoto-binsに1985年以降用のキットがPart No. 94928にありますが、このパーツが全てそろっている状態でしょうか。
>ttp://www.motobins.co.uk/bmw-parts.php?model=R%20Series%202%20valve%20Twin

返信ありがとうございます。
同サイトのPart No.94930のシーソースイッチです。
スイッチのみ入手して、リレー等はありません。

自分のR65はPart No. 94928のタイプのスイッチではなく、
Part No.94930のスイッチを使用するタイプです。
Re:R65モノサス　ハザードを付けたいです。
 二本サスおじさん  - 13/9/28(土) 0:25 -
引用なし
パスワード
   ▼ねくろさん：

私はこの回路をまねをして自作をしました。

1.ウインカーリレーは純正のままでＯＫです。
2.リレーはなくでもバザードは動作をします。リレーは自己保持回路で
　メインキーを切ってもハザードの点灯を続けさせるのものです。
3.７４式さんの回路の右下にあるリレーにきている配線を省略をして
　ウインカーリレーからのでている右・左シグナル用の配線をスイッチに
　つなげてしまうと動作すると思います
（断定ができないのは貴殿が保有をされているスッィチの配線が不明の
　 ためです。）

原理は簡単なのですが文書では難しいですね！！！
Re:R65モノサス　ハザードを付けたいです。
 ねくろ  - 13/9/28(土) 21:52 -
引用なし
パスワード
   ▼二本サスおじさんさん：
>▼ねくろさん：
>
>私はこの回路をまねをして自作をしました。
>
>1.ウインカーリレーは純正のままでＯＫです。
>2.リレーはなくでもバザードは動作をします。リレーは自己保持回路で
>　メインキーを切ってもハザードの点灯を続けさせるのものです。
>3.７４式さんの回路の右下にあるリレーにきている配線を省略をして
>　ウインカーリレーからのでている右・左シグナル用の配線をスイッチに
>　つなげてしまうと動作すると思います
> （断定ができないのは貴殿が保有をされているスッィチの配線が不明の
>　 ためです。）
>
>原理は簡単なのですが文書では難しいですね！！！

返信ありがとうございます。
なんとなくわかりました。
手持ちのスイッチで出来ると思うのでチャレンジしてみようと思います。
