ウインカーのLED化 第二段 ををつか 10/6/4(金) 11:19

Re:ウインカーのLED化 第二段 ををつか 10/6/4(金) 11:20

Re:ウインカーのLED化 第二段 てんとう虫 10/6/5(土) 21:27

Re:ウインカーのLED化 第二段 ををつか 10/6/5(土) 22:26

Re:ウインカーのLED化 第二段 ををつか 10/6/6(日) 21:23

Re:ウインカーのLED化 第二段 てんとう虫 10/6/7(月) 21:02

ウインカーのLED化 第二段

ををつか  - 10/6/4(金) 11:19 -

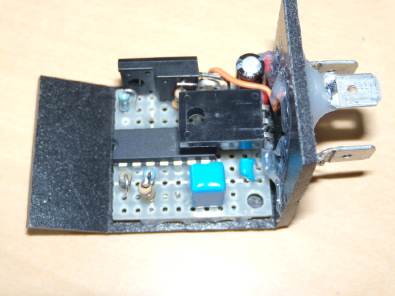

	引用なし パスワード 〜添付ファイル〜 ・名前 ： ウインカーリレー.jpg ・サイズ ： 59.4KB
実験したり、色々と遊んでいるウインカーのLED化 電球部は、1WのパワーLEDを使用で明るさ、視野角など ほぼ満足出来るまで仕上がった。 1WのパワーLEDだと、電流をそこそこ流して上げる 必要がある、と言ってもタングステン電球の1/20位 難物は、自動車の電装系は電圧の変動が大きい事。 バッテリー電圧の12Vから14V位まで変動するし 脈流成分や、スパイク状のノイズ成分も乗ってる。 そこで、ウインカー系の電源をレギュレータで8Vに 落とし安定化させ、点滅回路を駆動する事にした。 で試作したのが、写真のウインカーリレー、 大きさは純正のモノと同じ、そのまま差し替えが 可能な様に作った。 レギュレータの放熱を考え、放熱器がケースとなる 様に回路を作って見た。

Re:ウインカーのLED化 第二段

ををつか  - 10/6/4(金) 11:20 -

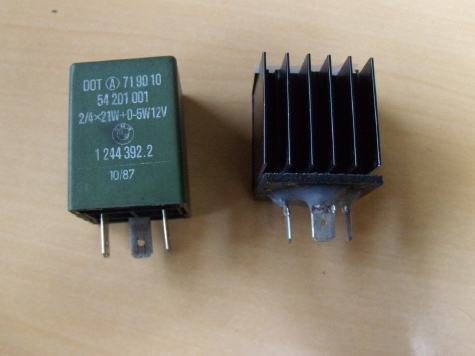

	引用なし パスワード 〜添付ファイル〜 ・名前 ： リレー.jpg ・サイズ ： 60.0KB
▼ををつかさん： >レギュレータの放熱を考え、放熱器がケースとなる >様に回路を作って見た。 ケースに入れて、純正のリレーと並べた写真です。

Re:ウインカーのLED化 第二段

てんとう虫  - 10/6/5(土) 21:27 -

	引用なし パスワード
ををつかさんが　わざわざ作るんですから　インジケーターの処理もしてあるんですか？

Re:ウインカーのLED化 第二段

ををつか  - 10/6/5(土) 22:26 -

	引用なし パスワード
▼てんとう虫さん： >ををつかさんが　わざわざ作るんですから　インジケーターの処理もしてあるんですか？ インジケータも作りました。インジケータ用の電球（T−10）の 大きさに合わせた基板の上に、ダイオード2本とLEDと抵抗を乗せ そのまま挿して、アースを近所の配線からとれば良いようにして あります。 但し、適当な色のLEDが無く、白色LEDを使いましたので、 なにか白っぽいインジケータになってしまいました。 コーヒータイムの方の3月21日の私の書込みに回路図が 載っています。（当時、メンテには画像が書き込まなかった） 第3段として、12Vの電流制御型を作ろうと思っています。 12Vのリレーにすれば、普通の電球との差し替えも可能に なります。 但し、電球と完全に差替可能なLED電球は、電流制御回路を 取り付ける必要があり、ちょっと複雑になり、かつ前後左右 ４つ必要となりますので、面倒くさいな、と言うのが 正直な所。 電流制御も抵抗器一本で簡単に済ませる事が可能なのですが 過去の経験上、信頼性が低くなりますので、どうせなら 能動素子を使ったキチンとした電流制御を考えています。

Re:ウインカーのLED化 第二段

ををつか  - 10/6/6(日) 21:23 -

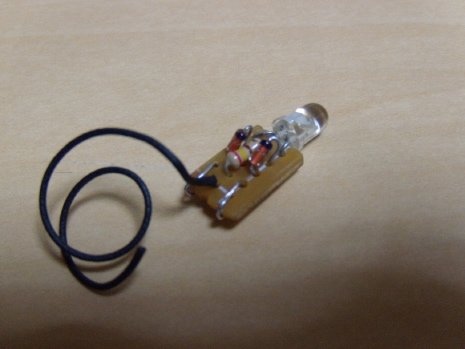

	引用なし パスワード 〜添付ファイル〜 ・名前 ： DSCN1106.jpg ・サイズ ： 59.0KB
▼ををつかさん： > >インジケータも作りました。インジケータ用の電球（T−10）の >大きさに合わせた基板の上に、ダイオード2本とLEDと抵抗を乗せ >そのまま挿して、アースを近所の配線からとれば良いようにして >あります。 　予備のLED化インジケータランプの写真を載せます。 　これは、高輝度グリーンのLEDを使用したのですが 　ちょっと暗かった。

Re:ウインカーのLED化 第二段

てんとう虫  - 10/6/7(月) 21:02 -

	引用なし パスワード
▼ををつかさん： 二本サス後期からはこの手を使わないと成りませんね 二本サス前期はヘッドライト内でこの処理ができました 今私の課題はウインカーブザーを復帰させることです
